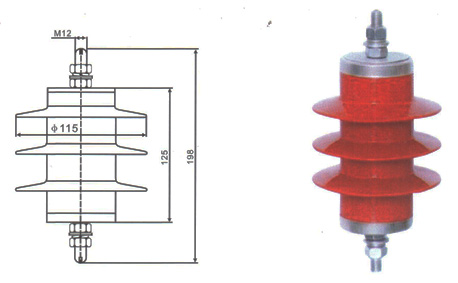

HY5WR-10/27電容型氧化鋅避雷器

產品詳情
返回

交流無間隙金屬氧化物避雷器型號參數表

型號	使用場所	額定電壓kv r.m.s	系統標稱電壓kv r.m.s	持續遠行電壓kv r.m.s	直流1mA參考電壓不小于KV	工額1mA(阻性)參考電壓不小于	殘壓kv crest不小于			2000μs方波通流容量不小于KA	4/10μs大電流沖擊通流容量不小于kA	0.75倍直流1mA參考電壓下******漏電流μA
型號	使用場所	額定電壓kv r.m.s	系統標稱電壓kv r.m.s	持續遠行電壓kv r.m.s	直流1mA參考電壓不小于KV	工額1mA(阻性)參考電壓不小于	8/20μs雷電沖擊電流下	30/60μs操作沖擊電流下	1/10μs徒波沖擊電流5KA	2000μs方波通流容量不小于KA	4/10μs大電流沖擊通流容量不小于kA	0.75倍直流1mA參考電壓下******漏電流μA
HY5WS-5/15	配電	5	3	4.0	7.5	5	15.0	12.8	17.3	150	40	50
HY5WS-10/30		10	6	8.0	15	10	30.0	25.6	34.6
HY5WS-17/50		17	10	13.6	25	17	50.0	42.5	57.5
HY5WZ-5/13.5	電站	5	3	4.0	7.2	5	13.5	11.5	15.5	200/400	65	50
HY5WZ-10/27		10	6	8.0	14.4	10	27.0	23.0	31.0
HY5WZ-17/45		17	10	13.6	24	17	45.0	38.3	51.8
HY5WZ-51/134		51	35	40.8	73	51	134.0	114.0	154.0
HY5WR-5/135	電容量	5	3	4.0	7.2	5	13.5	10.5		400	65	50
HY5WR-10/27		10	6	8.0	14.4	10	27.0	21.0
HY5WR-17/45		17	10	13.6	24	17	45.0	35.0
HY5WR-51/134		51	35	40.8	73	51	134.0	105.0
HY1.5W-0.28/1.3	低壓	0.28	0.22	0.24	0.6	84	1.3			75	25	50
HY1.5W-0.5/2.6	低壓	0.5	0.38*	0.42	1.2	100	2.6			75	25	50
HY5WD-4/9.5	發電機	4	3.15*	3.2	5.7	100	9.5	7.6	10.7	400	65	50
HY5WD-8/18.7		8	6.3*	6.3	11.2	-	18.7	15.0	21.0
HY5WD-13.5/31		13.5	10.5*	10.5	18.6	-	31.0	25.0	34.7
HY5WD-17.5/40		17.5	1.9*	13.8	24.4	-	40.0	32.0	44.8
HY2.5WD-4/9.5	電動機	4	3.15*	3.2	5.7	-	9.5	7.6	10.7	200/400	40/65	50
HY2.5WD-8/18.7		8	6.3*	6.3	11.2	-	18.7	15.0	21.0
HY2.5WD-13.5/31		13.5	10.5*	10.5	18.6	-	30.1	25.0	34.7
HY1.5WD-2.4/6	電機中性點	2.4	1.9*	1.9	3.4	-	6.0	5.0		200/400	40/65	50
HY1.5WD-4.8/12		2.8	3.15*	3.8	6.8	-	12.0	10.0
HY1.5WD-8/19		8	6.3*	6.4	11.4	-	19.0	15.9
HY1.5WD-10.5/23		10.5	8.4*	8.4	14.9	-	23.0	19.2
HY1.5WD-12/26		12	9.6*	9.6	17	-	26.0	21.6
HY1.5W-72/186	中性點	60	110	48	85	60	144	135		400/600	65/30	50
HY1.5W-72/186	中性點	72	110	58	103	72	185	174		400/600	65/30	50
HY5WZ.90/235	電站	90	66	72.5	230	90	235	201	264	600	80	50
HY5WZ.100/260		100	110	78	145	100	260	221	299	600	80
HY10WZ-100/260		100	110	78	145	100	260	221	291	800	100
